Werken met lijnen in Fluvial-weergave
In de fluviale modus is een lijn een visueel element dat de verbinding tussen een cilinder en een sleutel weergeeft.

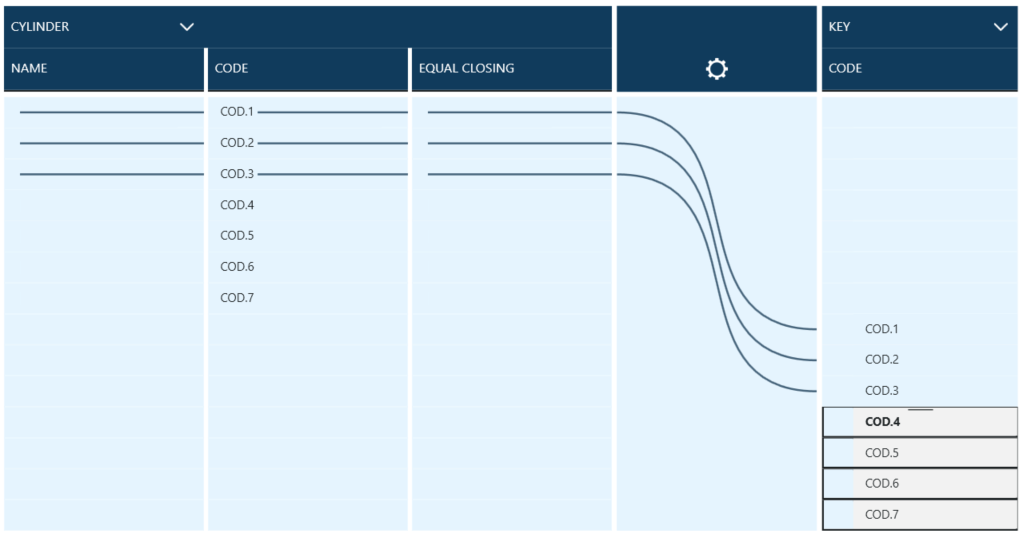

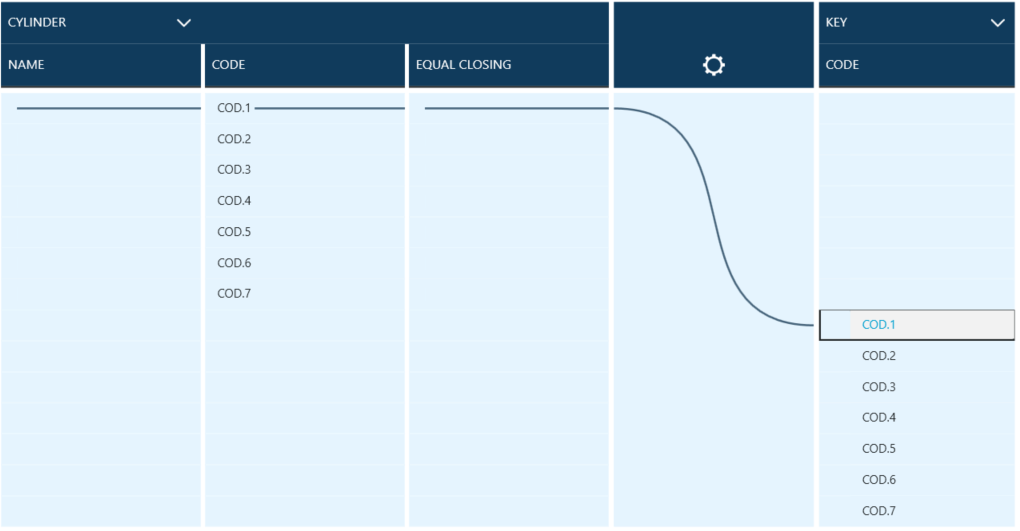

Door een geselecteerde sleutel naar een cilinder te slepen en neer te zetten, worden lijnen aan het sluitplan toegevoegd.

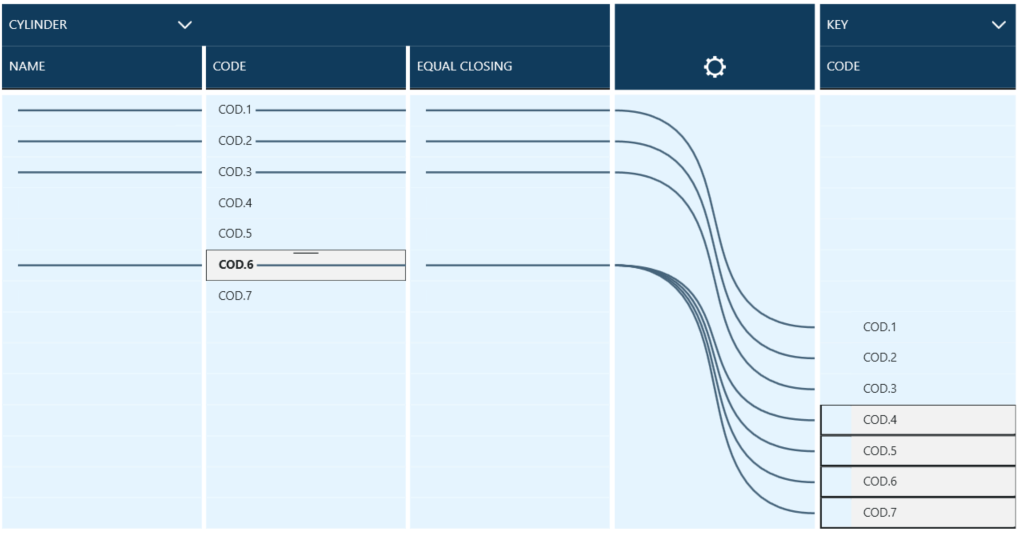

Om meerdere sleutels met een cilinder te verbinden, kunt u een paar sleutels selecteren door op de Shift-toets op het toetsenbord te drukken en te klikken op de eerste en laatste sleutel in een bereik dat met een cilinder moet worden verbonden.
Vervolgens worden alle geselecteerde sleutels visueel gemarkeerd.
Door slepen en neerzetten op een geselecteerde cilinder wordt een groep lijnen (kruisen in de rasterweergave) aangemaakt die de gemaakte verbinding voorstellen.

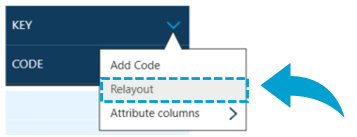

Voor het visuele beheer van het sluitplan in de fluviale modus kunt u de functie Relayout gebruiken, die beschikbaar is in het zijmenu voor sleutels.

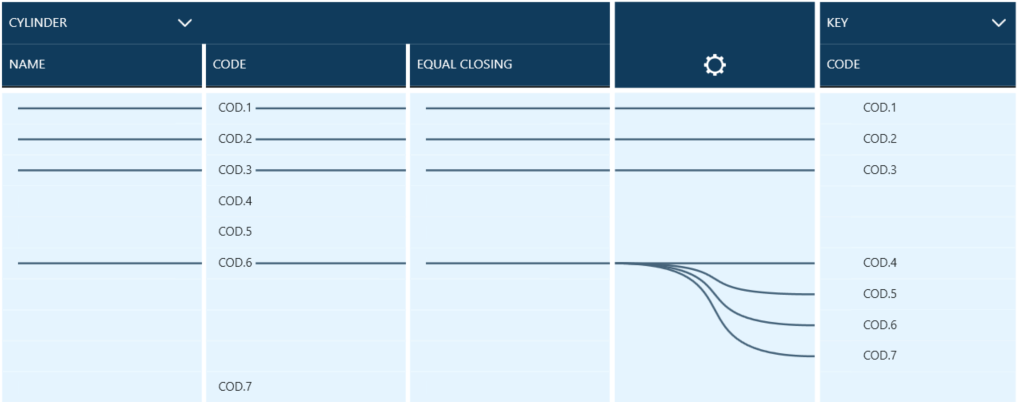

Door op deze knop te klikken, worden sleutels, cilinders en de lijnen ertussen in de meest doeltreffende weergave georganiseerd, wat het ruimtegebruik beperkt.
De fluviale modus is met name doeltreffend bij het visualiseren van meerdere sleutel-/cilinderverbindingen, zowel vanuit cilinder- als sleutelperspectief.

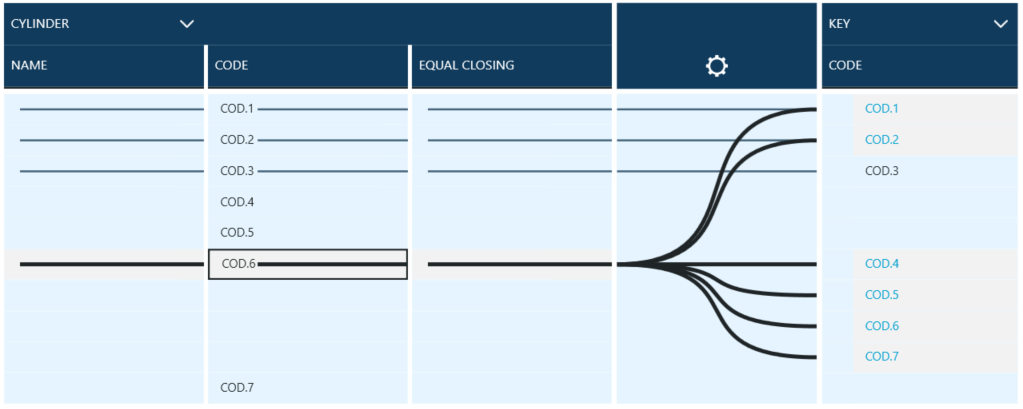

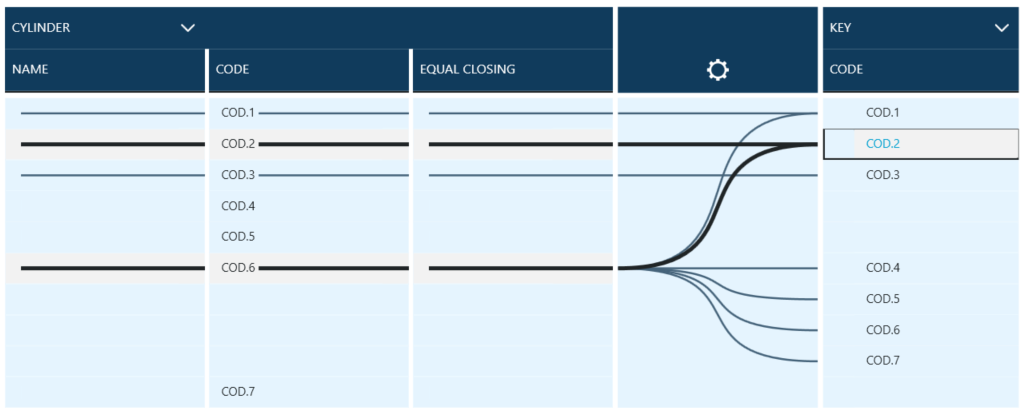

Door een cilinder of sleutel te selecteren, worden alle lijnen die vanaf het geselecteerde item lopen, geaccentueerd en worden alle verbindingen visueel gemarkeerd.
