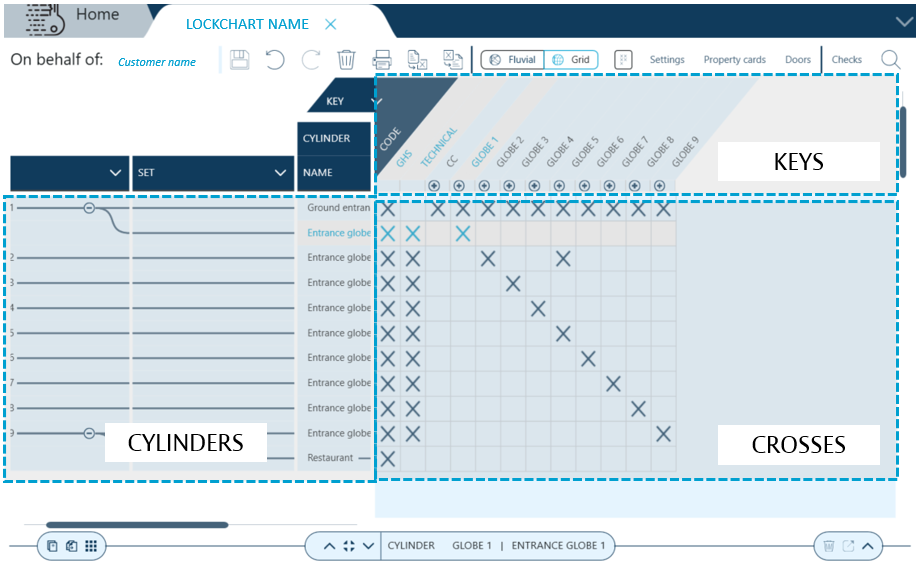

Wanneer het scherm voor het eerst wordt geopend, kan het er als volgt uitzien, waarbij de meeste ruimte wordt ingenomen door het sluitplan zelf.
.
Sluitplannen geven lijsten weer van cilinders en sleutels die ze kunnen openen, met kruisen om het onderlinge verband aan te geven.
Afhankelijk van de complexiteit van het project kunnen sluitplannen aanzienlijk groeien en kan ook de lijst met velden voor cilinders en sleutels groeien.
Cilinders
De cilinderlijst, onderverdeeld in sets, groepen wordt aan de linkerkant in groepen weergegeven. Cilinders zijn in dit gedeelte zowel in raster- als in fluviale weergave beschikbaar.
Elke rij staat voor een cilinder.

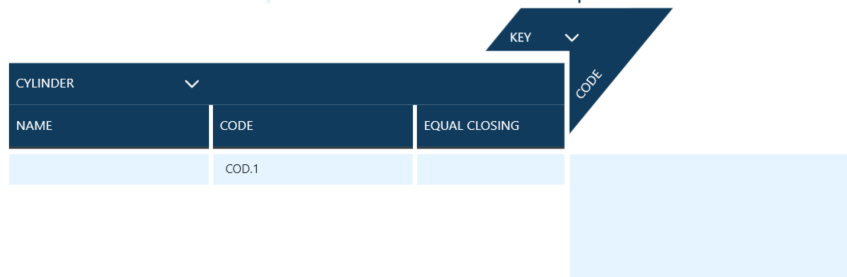

Bij het aanmaken van een nieuw sluitplan zonder vooraf gedefinieerde lijst van hiërarchische niveaus wordt slechts één rij weergegeven.

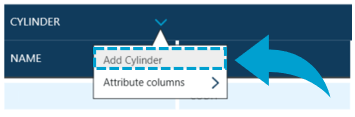

Om cilinders aan het sluitplan toe te voegen, klikt u op de pijl omlaag en selecteert u Add Cylinder.
Er verschijnt een pop-upvenster waarin wordt gevraagd het aantal toe te voegen cilinders te selecteren.
Zodra het aantal is geselecteerd, verschijnen er nieuwe rijen. Key Studio maakt automatisch nieuwe codes met oplopende nummers aan om cilinders te onderscheiden.
U kunt de regels voor autofill-coderingslogica instellen door op een code in de lijst te klikken en Autofill te selecteren.

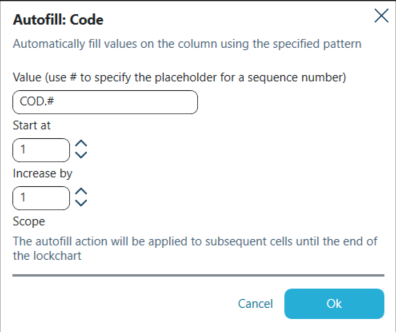

Het pop-upvenster voor de configuratie verschijnt, waar de regels kunnen worden gewijzigd ten opzichte van de standaardregels.

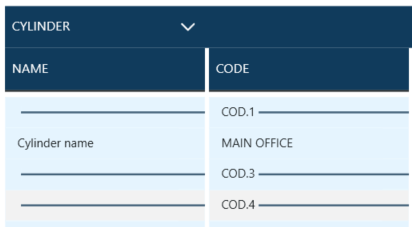

U kunt de naam van de cilinder wijzigen door in een gekozen cel te dubbelklikken.
Namen kunnen worden ingesteld op elke waarde die door u is ingesteld.
Codes kunnen ook worden ingesteld op een waarde die door u is ingevoerd.
Omdat cilinders op identieke wijze gecodeerd kunnen worden, kunt u de codenaam ook uit een lijst kiezen – de waarde van een andere.
CILINDERKOLOMMEN
Key Studio biedt een breed scala aan velden die kunnen worden toegevoegd aan de cilindervisualisering.

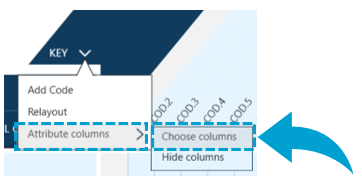

Om deze aan het sluitplan toe te voegen, klikt u op de pijl omlaag bovenaan in het cilindervenster en kiest u Attribute columns -> Choose columns.

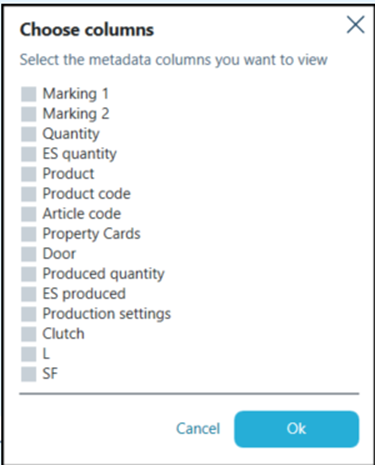

Er verschijnt een pop-upvenster waarin u een kolom kunt selecteren. Nadat u op Ok heeft geklikt, verschijnen de geselecteerde kolommen in de visualisatie.
Sleutels
De sleutellijst wordt bovenaan het sluitplan weergegeven in de rasterweergave en aan de rechterkant in de fluviale weergave. .
Elke kolom staat voor een sleutel.
Bij het aanmaken van een nieuw sluitplan zonder vooraf gedefinieerde lijst van hiërarchische niveaus worden geen sleutels weergegeven. Ze moeten door de gebruikers worden toegevoegd.
Om sleutels aan het sluitplan toe te voegen, klikt u op de pijl omlaag en selecteert u Add code.
Er verschijnt een pop-upvenster waarin wordt gevraagd het aantal sleutels te selecteren dat moet worden toegevoegd.

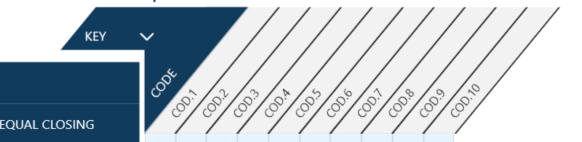

Zodra het aantal is geselecteerd, verschijnen er nieuwe kolommen. Key Studio maakt automatisch nieuwe codes met oplopende nummers aan om sleutels te onderscheiden.
Standaard worden alleen sleutelcodes weergegeven in de visualisatie van het sluitplan. Om extra velden toe te voegen, bijvoorbeeld Name, moet u de weergave wijzigen en kolommen selecteren die moeten worden weergegeven.
Er verschijnt een pop-upvenster waarin u een kolom kunt selecteren. Nadat u op Ok heeft geklikt, verschijnen de geselecteerde kolommen in de visualisatie.
Zodra de kolommen gekozen zijn, kunnen ze getoond/verborgen worden door te klikken op Attribute columns -> Show columns of Attribute colums -> Hide columns.

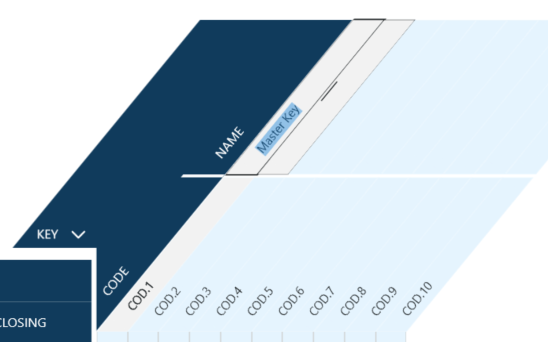

U kunt de naam van de sleutel wijzigen door in een gekozen cel te dubbelklikken.

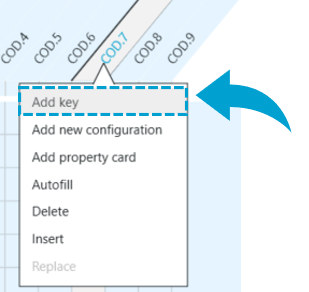

Om nog een sleutel met dezelfde codering toe te voegen, klikt u met de rechtermuisknop op een bestaande sleutel en selecteert u Add key.

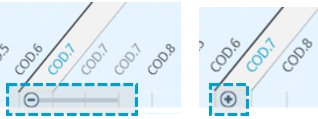

Er verschijnt een nieuwe sleutel in de lijst met dezelfde code. Sleutels worden visueel gegroepeerd. Door te klikken op - / + kunnen de sleutels van een groep worden verborgen of weergegeven.
Kruisen / lijnen

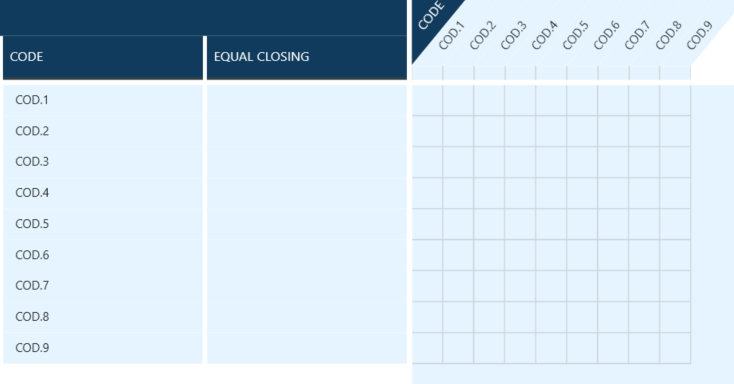

Wanneer de cilinders en sleutels aan het sluitplan zijn toegevoegd, wordt een leeg raster weergegeven.
Navigeer naar Grid view om meer te weten te komen over het beheer van de cilinder-sleutelverbinding in de rasterweergave.
In de fluviale weergave worden de sleutels onder de cilinders weergegeven voordat er overeenkomsten worden gemaakt.
Navigeer naar het hoofdstuk Fluvial view om meer te weten te komen over het beheer van cilinder-sleutelverbindingen in de fluviale weergave.
